음파표지의 설계기초

- 이용범위에 대하여 충분한 음향이 되도록 강력한 무신호를 설치 할 것

- 음향학적으로 발생음파는 전파특성 및 측정자의 가청능력에 대하여 우수할 것

- 기상, 해상의 영향에 의하여 음향이 감쇄 되지 않고, 전륜 방위의 변화가 적도록 설치 위치를 선정 할 것

- 부근의 지형에 의하여 음향이 반사 및 굴절되지 않도록 설치 위치를 선정할 것

- 음파에 일정한 표지부호 및 음색을 갖고 정확한 주기로 반복되어 측정자가 다른 음향과 즉시 구별할 수 있을 것

- 이용방법이 간단하고 편리 할 것

- 농무 등으로 인한 시계불량 시 항해자의 위치확인을 위해 설치한 고출력용 무신호기의 신설은 억제하고, 장해물과의 충돌방지를 위한 위험 경고용 저출력 무신호기는 꼭 필요한 장소에만 설치할 것

음파표지의 종류

- 무종 : 인력이나 기계장치 혹은 가스의 압력을 이용하여 타종하는 것으로서 현재 사용되고 있지는 않다.

- 다이아폰 : 압축공기에 의해서 취명부(피스톤과 실린더)를 취명시키는 방법으로 이 장치는 에어사이렌과 똑같이 압축공기를 써서 이 압축공기가 보내져서 발음하는 것이다. 전자변이 고장일 때는 기계적인 개폐변을 사용해서 비상시는 수동에 의해서 비상용 코크를 개폐해서 취명한다.

- 모터사이렌 : 전동기에 의해서 사이렌을 취명하는 것으로서 이것은 광원이 전화로 진척된 것으로 인해서 무신호에도 이용된 것이다. 이 장치는 음달거리에 대해서는 에어사이렌이나 다이아폰에 비하면 뒤떨어졌으나 스위치 하나로 조작이 되는 간편함과 설비비가 적어서 좋으며 나아가서 취부면적도 그것보다 많지 않은 좋은 장점이 있어 근거리용으로 널리 쓰여 지고 있다.

- 에어사이렌 : 압축공기에 의해서 사이렌을 취명시키는 방법으로 압축공기를 만드는데 발동기와 공기압축기가 사용되게 되어 현재에 이르고 있다.

- 전기혼 : 전기혼은 전자식으로서 300 ~ 500 Hz 저주파로서 음향을 발사하는 무신호기이다. 전기혼은 발진회로, 완충증폭기, 타이머, 과전류차단기, 정전압회로 및 발음기로 구성되어 있으며 에어사이렌에 비하여 운용과 설치는 간편하나 음량이 적은 단점이 있다.

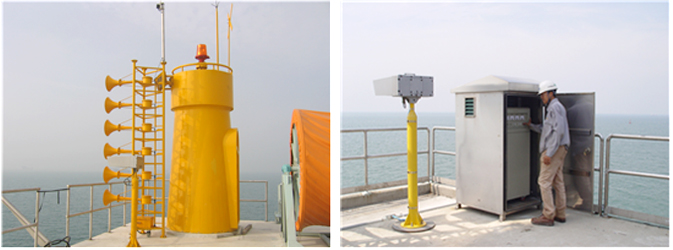

무신호기(Fog Signal) - 2마일

- 전기혼은 주파수에 의해 발음 판을 진동 시켜 소리를 내는 장치로 시계 불량 시 선박에 위험을 알려주는 기능으로 등선, 부표, 방파제, 교각 및 해상 구조물에 시설하는 음향표지 이다.

- 구성은 정점압회로부, 발진회로부, 펄스폭변조부, 타임머부, 증폭부, 출력부, 과전류차단부 및 발음기로 되어 있고 Solid State에 의한 무접점 Switching방식으로 구성되어야 하며 PWM(Pulse Width Modulation) 방식으로서 500Hz로 변환하여 타이머부에 의하여 주기를 조정 취명할 수 있게 한다.

- 무신호기 특성

1) 입력전압 : DC 24V
2) 전류 : 25A(600W 이상)
3) 주파수 : 500Hz
4) 발음기 : 6EA
5) Fog signal : 5초 취명 30초 정명
6) 음압 : 134dB
7) 음달거리 : 2.0nm
8) 취명방향 : 지향성

안개감지기(Fog Detector)

- 안개로 인한 시계 불량시 일정한 안개농도를 감지하여 감지된 신호를 무신호기로 보내어 자동으로 음향을 발사하여 선박의 안전을 도모 한다.

- 제원

1) 형식 : Fog Detector
2) 탐지범위 : 2 ~ 5nm
3) 사용전압 : DC 12V (11 ~ 30V)
4) 소비전류 : 감지시 = 160mA / DC 12V
휴지시 = 20mA / DC 12V
5) 감지영역(계기전방) : 2 X 20m
6) 감지시간 : 12초마다 되풀이 (0~5분 사이 감지시간 조정가능)
7) 사용온도 : -25℃ ~ +70℃
