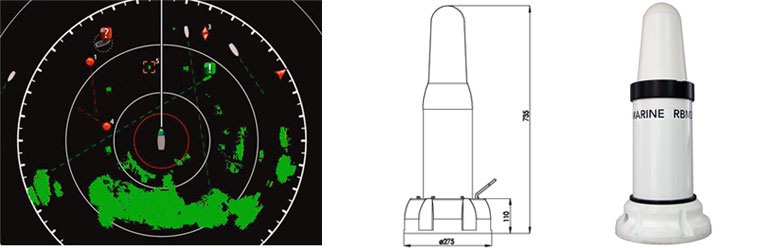

Racon(Radar Beacon)

선박에 장착된 Radar로부터 발사된 전파를 수신하여 자동적으로 응답함으로서 선박 Radar Scope에 휘선기호(Bright-line Spectrum) 로 나타나게 하여 방위 및 위치를 알 수 있도록 전파(X-band:9300-9500㎒, S-Band:2900-3100㎒)를 발사하는 장치이다.

ㆍ특성

- 안테나 편파 : X-Band(수평), S-Band(수평, 수직)
- 안테나 이득 : 5 ㏈
- 주파수 밴드 : X-Band : 9,300-9,500㎒       S-Band : 2,900-3,100㎒
- 수 신 감 도 : -40 ㏈m(X-Band), -35 ㏈m(S-Band)
- 응 답 지 연 : <700ns (X + S Band)
- 응 답 코 드 : 13 Morse codes, according to IMO A530
- 입 력 전 압 : DC 9V ∼ 36V
- 보 호 등 급 : IP67
- 통 신 포 트 : RS232 serial port 3 open collector outputs
- 동 작 온 도 : -40℃ ∼ +70℃
- 외 형 치 수 : D280 × H735

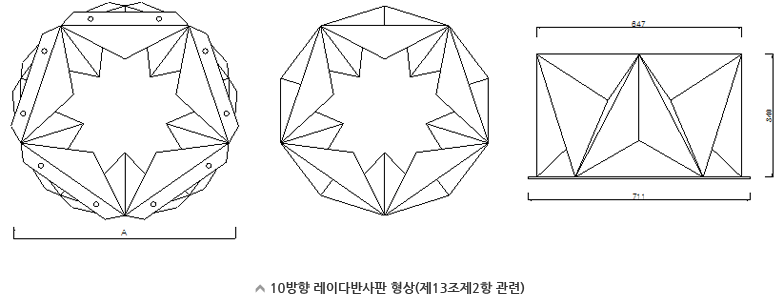

레이더 반사기(Corner Cluster of Radar Reflector)

레이더 반사기는 레이더의 신호를 보다 더 잘 반사하여 주는 기능을 하고 있어서 독자적인 항로표지라고는 할 수는 없으나 부표, 등부표 등에 설치된다.

- 원거리에 있는 목표물탐지의 개선(예, 육지 초인표지)
- 해면 또는 비에 의한 소란해역에 있는 목표물탐지의 개선
- 충돌에 의한 항로표지의 손상으로부터의 보호 기능의 개선
