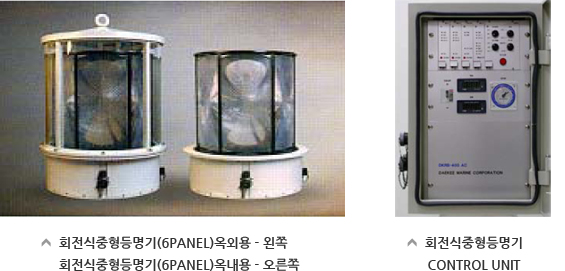

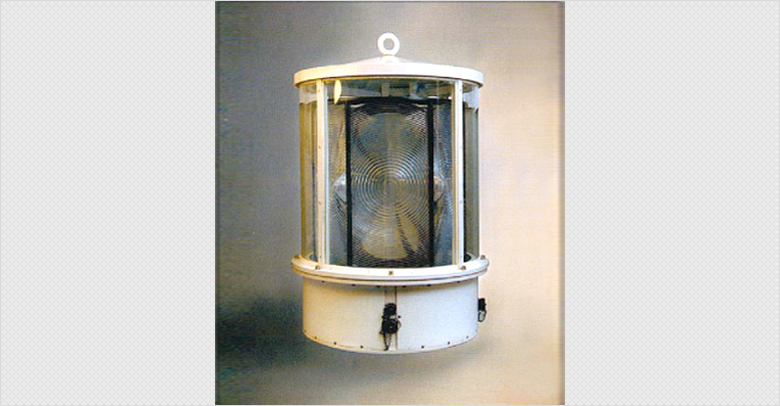

DKRB-400 중형등명기(회전식 400㎜)
제원
ㆍ렌즈형식 및 면수 : 프레즈넬(아크릴) 렌즈 4면, 6면, 8면
ㆍ렌즈 정열 각도 : 4면 (90°-90°-90°-90°) 6면(60°-60°-60°-60°-60°-60°) 8면(45°-45°-45°-45°-45°-45°-45°-45°)
ㆍ렌즈 초점거리 : 200㎜
ㆍ부동광도 : 500,000cd (220V 150W MH전구시/6면) 3,000,000cd (220V 400W MH전구시/6면)
ㆍ 유효광도 : 220,000cd (220V 150W 1RPM/6면) 1,200,000cd (220V 400W 1RPM/6면)
ㆍ광달거리(명목적) : 20NM (220V 150W 1RPM/6면) 25NM (220V 400W 1RPM/6면)
ㆍ회전주기범위 : 1 - 3RPM
ㆍ사용전원전압 : DC12V / AC220V
중형등명기 특성
ㆍ회전장치 : 국내최초로 개발한 영구자석 구동방식(Gearless Brushless)으로 반영구적이며, 소음 및 진동이 없고 회전주기가 일정함.
ㆍ등질 및 주기
- 1~3회전으로 회전주기 임의선택 가능.
- 차광판(Blanking Panel) 설치로 등질특성 다양화.
- 착색렌즈 사용으로 홍(Red), 녹(Green), 황(Yellow) 등색가능.
ㆍ감시, 제어기능 : 회전 및 전구작동 감시, 집약관리원격제어 가능(선택사양)
ㆍ사용범위 : 사용전원에 따라 AC용 전구형 및 DC용 전구형 사용가능 및 옥내외 사용가능
ㆍ사용용도 : 연안표지용 유인등대, 무인등대, 방파제등대 등.

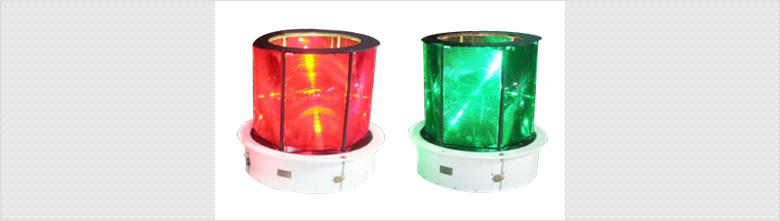

중형등명기(회전식 400㎜)착색 프레넬 렌즈
용도 및 특징
ㆍ배후광이 강력한 지역에서의 측방용 광파표지용으로 (방파제 등대)사용.
ㆍ등질특성의 다양화(렌즈면구성:4면,6면,8면)로 단섬광 ,복섬광 (렌즈면체 및 차광판 이용) 호광등으로 사용.

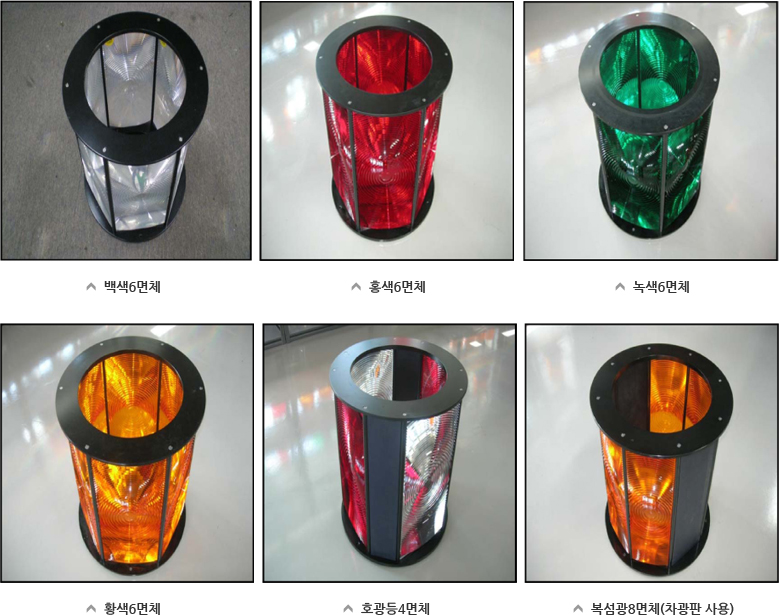

렌즈 면체의 구성
등질구성 - 차광판(BlankingPanel)사용
| 구분 | 4LENS | 6LENS | 8LENS | |
|---|---|---|---|---|
| FL |  |
 |
 |
FL 5S, FL 10S, FL 15S, FL 20S |
| FL(2) |  |
 |
 |
FL(2) 5S, FL(2) 10S |
| FL(3) |  |
 |
 |
호광등, FL(3) 10S |
렌즈 색도구성 - 등명기 색도기준
| 광색 | 색도좌표 | 1 | 2 | 3 | 4 |
|---|---|---|---|---|---|
| 백 | X | 0.44 | 0.285 | 0.285 | 0.44 |
| Y | 0.382 | 0.264 | 0.332 | 0.432 | |
| 적 | X | 0.71 | 0.7 | 0.67 | 0.68 |
| Y | 0.29 | 0.29 | 0.32 | 0.32 | |
| 황 | X | 0.585 | 0.581 | 0.555 | 0.56 |
| Y | 0.415 | 0.411 | 0.435 | 0.435 | |
| 녹 | X | 0.022 | 0.282 | 0.207 | 0.013 |
| Y | 0.778 | 0.518 | 0.397 | 0.494 |

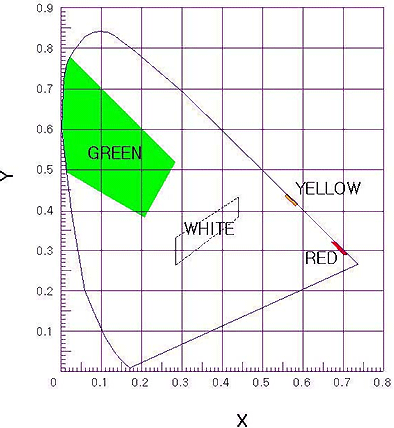

색좌표계(ChromaticityDiagram)
중형등명기(회전식400mm) 백색렌즈 부동광도 및 유효광도
| 전구 | 부동광도(cd) | 유효광도(cd) | 명목적 광달거리(NM) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 렌즈 4면/6면 | 렌즈 8면 | 렌즈 4면 / 6면 | 렌즈 8면 | ||||||
| 1RPM | 2RPM | 3RPM | 1RPM | 2RPM | 3RPM | ||||
| DC 12V 50W 할로겐 |
150,000 | 120,000 | 31,000 | 17,000 | 12,000 | 25,000 | 14,000 | 9,000 | 14NM ~ 16NM |
| DC 12V 100W 할로겐 |
240,000 | 190,000 | 49,000 | 28,000 | 19,000 | 37,000 | 21,000 | 14,000 | 15NM ~ 18NM |
| AC 220V 150W 메탈할라이드 |
500,000 | 340,000 | 220,000 | 143,000 | 112,000 | 147,000 | 97,000 | 76,000 | 18NM ~ 21NM |
착색렌즈 부동광도 및 유효광도(Fixed & Effective Intensity)
| 전구 | 렌즈 | 부동광도(cd) | 유효광도(cd) | 명목적 광달거리(NM) | ||
|---|---|---|---|---|---|---|
| 4면/6면s | 1RPM | 2RPM | 3RPM | |||
| DC 12V 50W 할로겐 |
홍색 | 30,000 | 6,000 | 3,300 | 2,400 | 11NM~13NM |
| 녹색 | 30,000 | 6,000 | 3,300 | 2,400 | 11NM~13NM | |
| 황색 | 75,000 | 15,000 | 8,400 | 6,100 | 13NM~15NM | |
| DC 12V 100W 할로겐 |
홍색 | 48,000 | 9,300 | 5,600 | 3,800 | 12NM~14NM |
| 녹색 | 48,000 | 9,300 | 5,600 | 3,800 | 12NM~14NM | |
| 황색 | 120,000 | 24,000 | 13,800 | 9,600 | 14NM~16NM | |
| AC220V 150W 메탈 할라이드 |
홍색 | 100,000 | 44,000 | 28,800 | 22,000 | 16NM~17NM |
| 녹색 | 100,000 | 44,000 | 28,800 | 22,000 | 16NM~17NM | |
| 황색 | 250,000 | 110,000 | 71,500 | 33,700 | 17NM~20NM | |
기술사양은 성능향상을 위하여 예고없이 변경될 수 있습니다.
